പവർ ടൂളുകൾക്കുള്ള യൂണിവേഴ്സൽ മോട്ടോർ കമ്മ്യൂട്ടേറ്റർ
ഇലക്ട്രിക് മോട്ടോറുകളിലെയും ഇലക്ട്രിക്കൽ ജനറേറ്ററുകളിലെയും റോട്ടറി ഇലക്ട്രിക്കൽ സ്വിച്ചിന്റെ ചലിക്കുന്ന ഭാഗമാണ് കളക്ടർ കമ്മ്യൂട്ടേറ്റർ, അത് റോട്ടറിനും ബാഹ്യ സർക്യൂട്ടിനും ഇടയിലുള്ള നിലവിലെ ദിശയെ ഇടയ്ക്കിടെ വിപരീതമാക്കുന്നു. മെഷീന്റെ കറങ്ങുന്ന അർമേച്ചറിൽ ഒന്നിലധികം ലോഹ കോൺടാക്റ്റ് സെഗ്മെന്റുകൾ അടങ്ങിയ ഒരു സിലിണ്ടർ ഇതിൽ അടങ്ങിയിരിക്കുന്നു. കമ്മ്യൂട്ടേറ്റർ ഒരു മോട്ടോറിന്റെ ഒരു ഘടകമാണ്; കാർബൺ പോലെയുള്ള മൃദുവായ കണ്ടക്ടർ കൊണ്ട് നിർമ്മിച്ച "ബ്രഷുകൾ" എന്ന് വിളിക്കപ്പെടുന്ന രണ്ടോ അതിലധികമോ സ്റ്റേഷണറി ഇലക്ട്രിക്കൽ കോൺടാക്റ്റുകളും ഉണ്ട്, അത് കമ്മ്യൂട്ടേറ്ററിന് നേരെ അമർത്തി കറങ്ങുമ്പോൾ കമ്മ്യൂട്ടേറ്ററിന്റെ തുടർച്ചയായ ഭാഗങ്ങളുമായി സ്ലൈഡിംഗ് കോൺടാക്റ്റ് ഉണ്ടാക്കുന്നു.
കളക്ടർ കമ്മ്യൂട്ടേറ്റർ അപേക്ഷ
ഡിസി മോട്ടോറുകൾ, ജനറേറ്ററുകൾ, യൂണിവേഴ്സൽ മോട്ടോറുകൾ എന്നിവയിൽ കളക്ടർ കമ്മ്യൂട്ടേറ്ററുകൾ ഉപയോഗിക്കുന്നു. ഒരു മോട്ടോറിൽ കമ്മ്യൂട്ടേറ്റർ വൈൻഡിംഗുകളിൽ വൈദ്യുത പ്രവാഹം പ്രയോഗിക്കുന്നു. ഭ്രമണം ചെയ്യുന്ന ഓരോ പകുതി വളവിലും നിലവിലെ ദിശ മാറ്റുന്നതിലൂടെ, സ്ഥിരമായ ഭ്രമണ ശക്തി (ടോർക്ക്) ഉത്പാദിപ്പിക്കപ്പെടുന്നു. ഒരു ജനറേറ്ററിൽ, കമ്മ്യൂട്ടേറ്റർ വിൻഡിംഗുകളിൽ ജനറേറ്റുചെയ്യുന്ന വൈദ്യുതധാരയെ എടുക്കുന്നു, ഓരോ പകുതി തിരിവിലും വൈദ്യുതധാരയുടെ ദിശ മാറ്റുന്നു, ബാഹ്യ ലോഡ് സർക്യൂട്ടിലെ ഒന്നിടവിട്ടുള്ള വൈദ്യുതധാരയെ വിൻഡിംഗുകളിൽ നിന്ന് ഏകദിശ ഡയറക്ട് കറന്റിലേക്ക് പരിവർത്തനം ചെയ്യുന്നതിന് ഒരു മെക്കാനിക്കൽ റക്റ്റിഫയറായി പ്രവർത്തിക്കുന്നു.
കളക്ടർ കമ്മ്യൂട്ടേറ്റർ പാരാമീറ്ററുകൾ
ഉത്പന്നത്തിന്റെ പേര്: | യൂണിവേഴ്സൽ മോട്ടോർ കമ്മ്യൂട്ടേറ്റർ ആർമേച്ചർ കളക്ടർ |
മെറ്റീരിയൽ: | ചെമ്പ് |
തരം: | ഹുക്ക് കമ്മ്യൂട്ടേറ്റർ |
ദ്വാരത്തിന്റെ വ്യാസം: | 10 മി.മീ |
പുറം വ്യാസം: | 23.2 മി.മീ |
ഉയരം: | 18 മി.മീ |
കഷ്ണങ്ങൾ | 12P |
MOQ | 10000P |

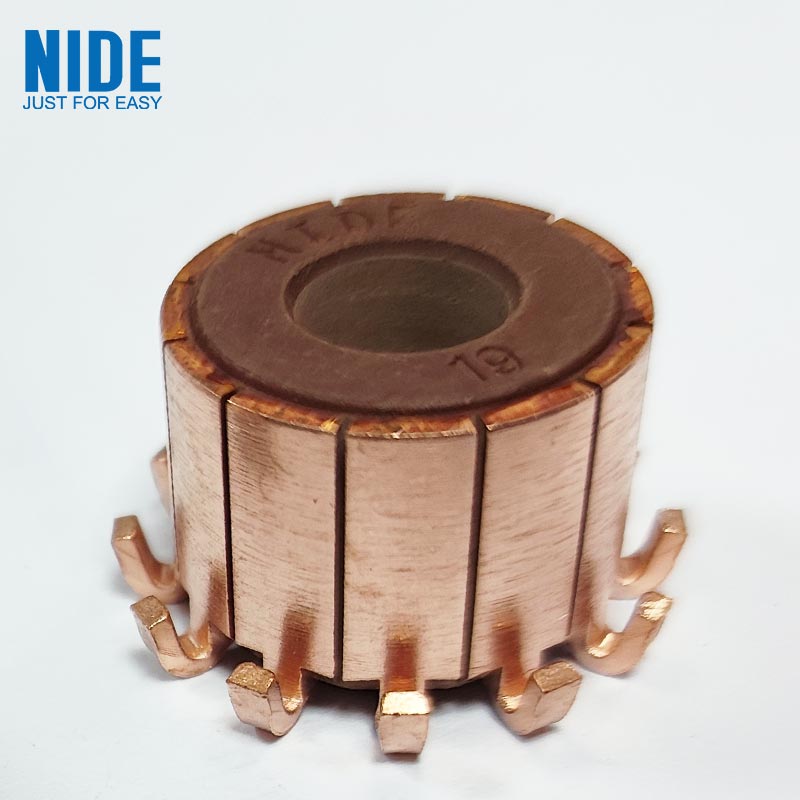

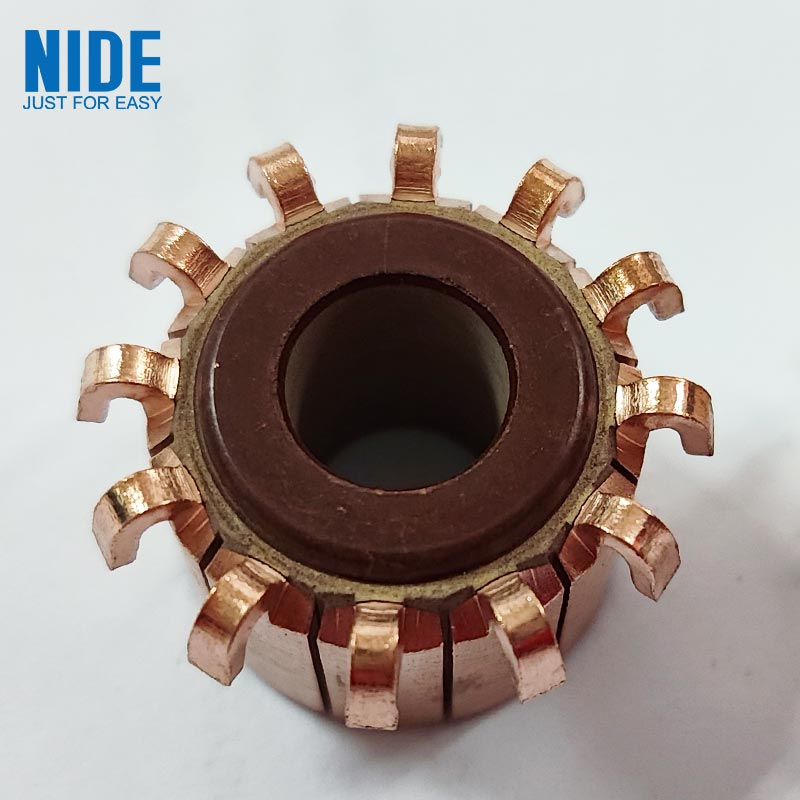

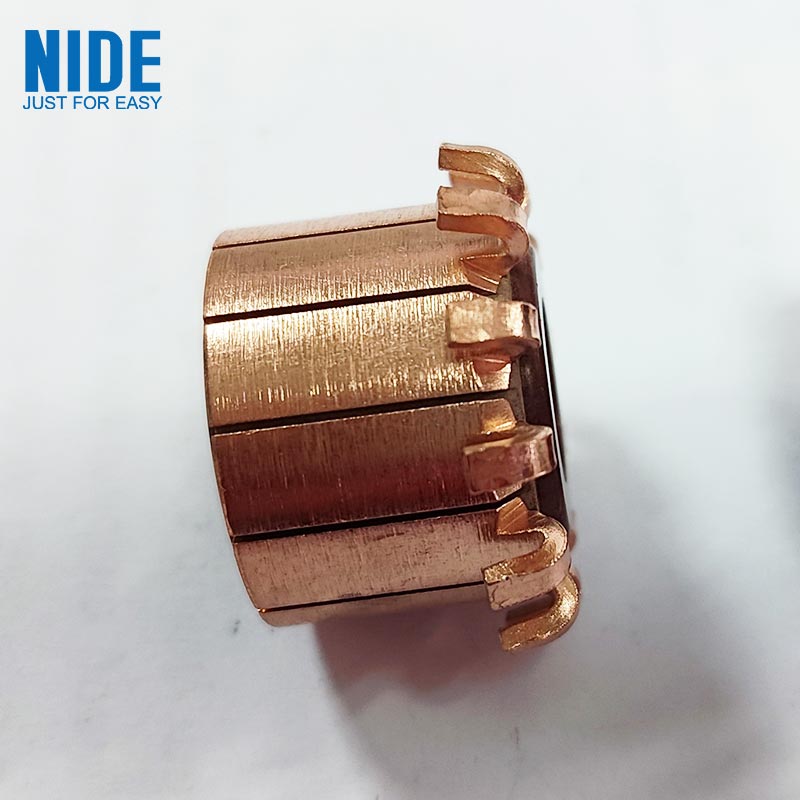

കളക്ടർ കമ്മ്യൂട്ടേറ്റർ ചിത്രം
